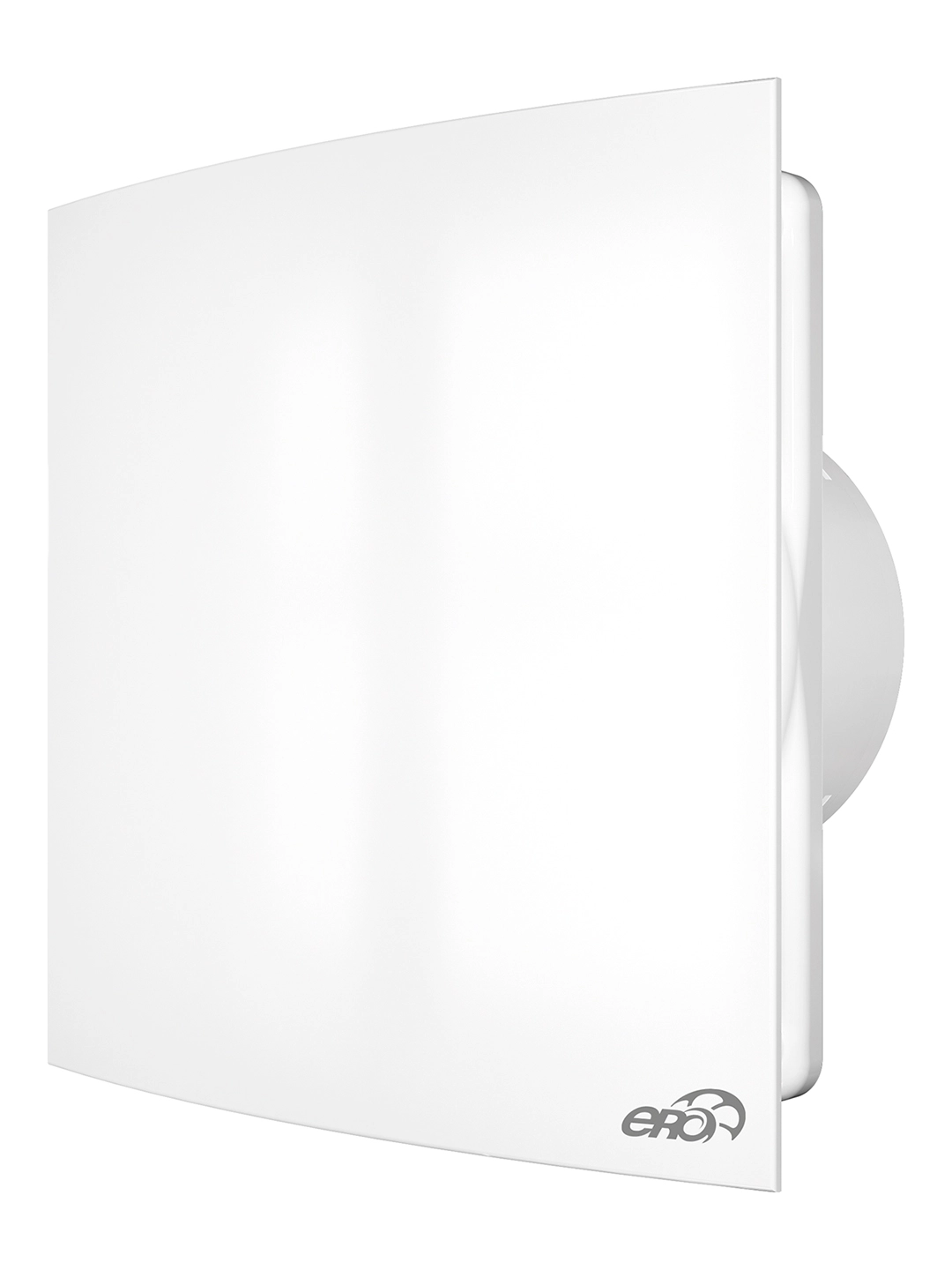

Вентилятор Era Quadro 4C НТ представляет собой вытяжной вентилятор для удаления воздуха из туалета, ванной или кухни. Данная серия оборудована обратным клапаном, который перекрывает вытяжной канал при выключении вентилятора.
Оснащенный гигростатом (HT) вентилятор автоматически регулирует свою работу, реагируя на колебания влажности в комнате. Заводские настройки QUADRO 4C HT предусматривают активацию устройства, когда влажность поднимается выше 70%. После снижения влажности до приемлемого уровня, вентилятор продолжает работу еще 15 минут, используя встроенный таймер. Пользователь может изменить предустановленные параметры влажности на 50% или 90%. Также можно настроить таймер на 5, 15 или 30 минут. Предусмотрена возможность деактивации как датчика влажности, так и таймера. При использовании автоматического режима, подключение вентилятора осуществляется двумя проводами. Альтернативно, QUADRO 4C HT может быть подключен с использованием трех проводов через внешний выключатель, что позволяет управлять вентилятором вручную.
Вентилятор устанавливается в вытяжную шахту, корпус крепится к поверхности стены с помощью четырех шурупов. При необходимости монтажа в подвесной потолок патрубок вентилятора и шахту соединяют с помощью гибкого или пластикового воздуховода.
Отличительной особенностью этой модели является возможность выбора цвета лицевой решетки, которая является съемной.
Основные свойства
- Тихая работа

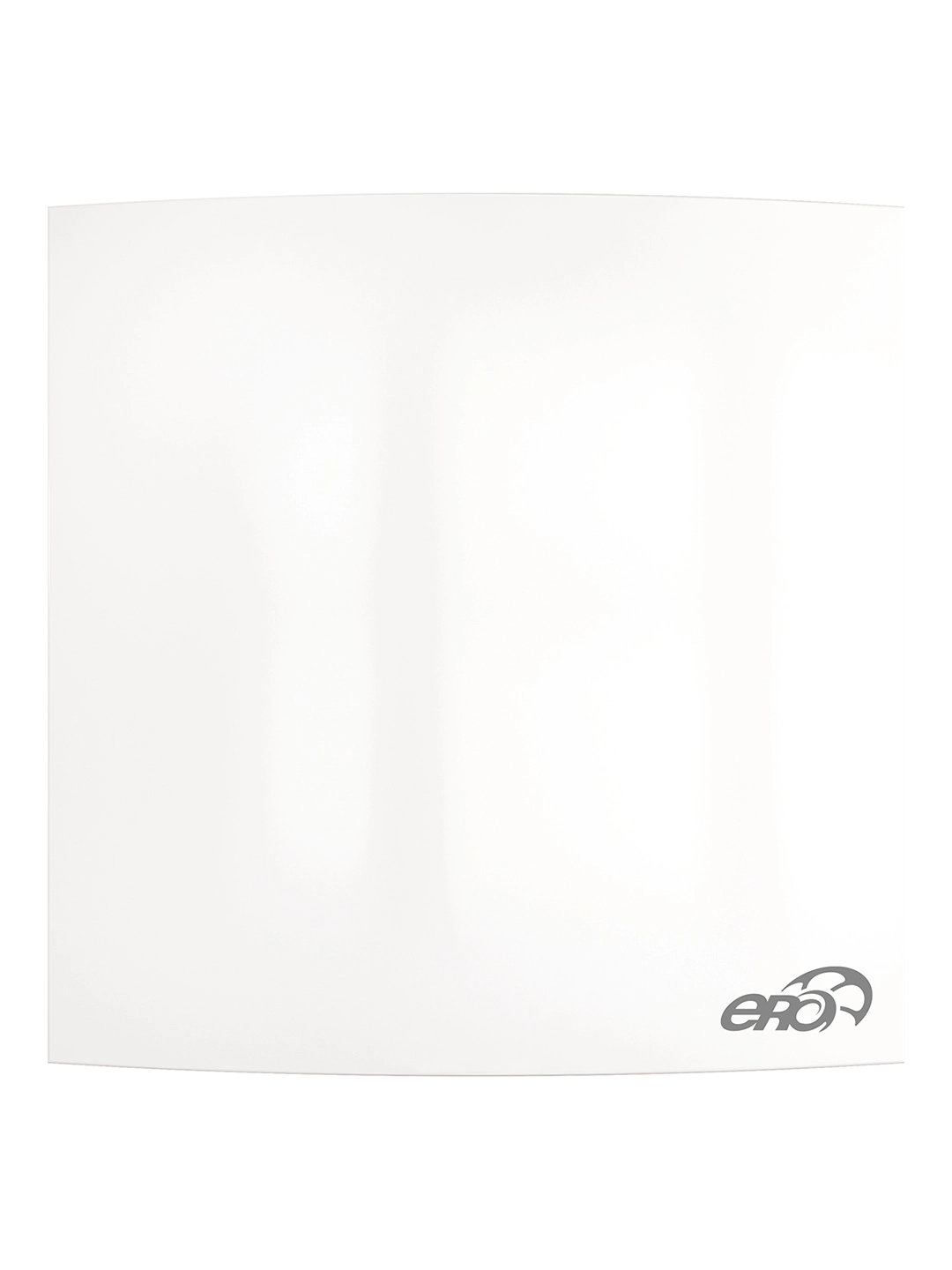

- Оригинальная плоская лицевая панель, удаление воздуха происходит через щель между панелью и корпусом вентилятора
- Встроенный обратный клапан
- Защита от перегрева
- Корпус и решетка изготовлены из АБС-пластика
- Вентилятор можно использовать для вентиляции постоянно или включать периодически
- Простое обслуживание (состоит в периодической чистке крыльчатки, решетки и проверке электрических соединений)
- Класс защиты IP24, что позволяет использовать изделие во влажном помещении
- Гарантия 5 лет
Конструкция

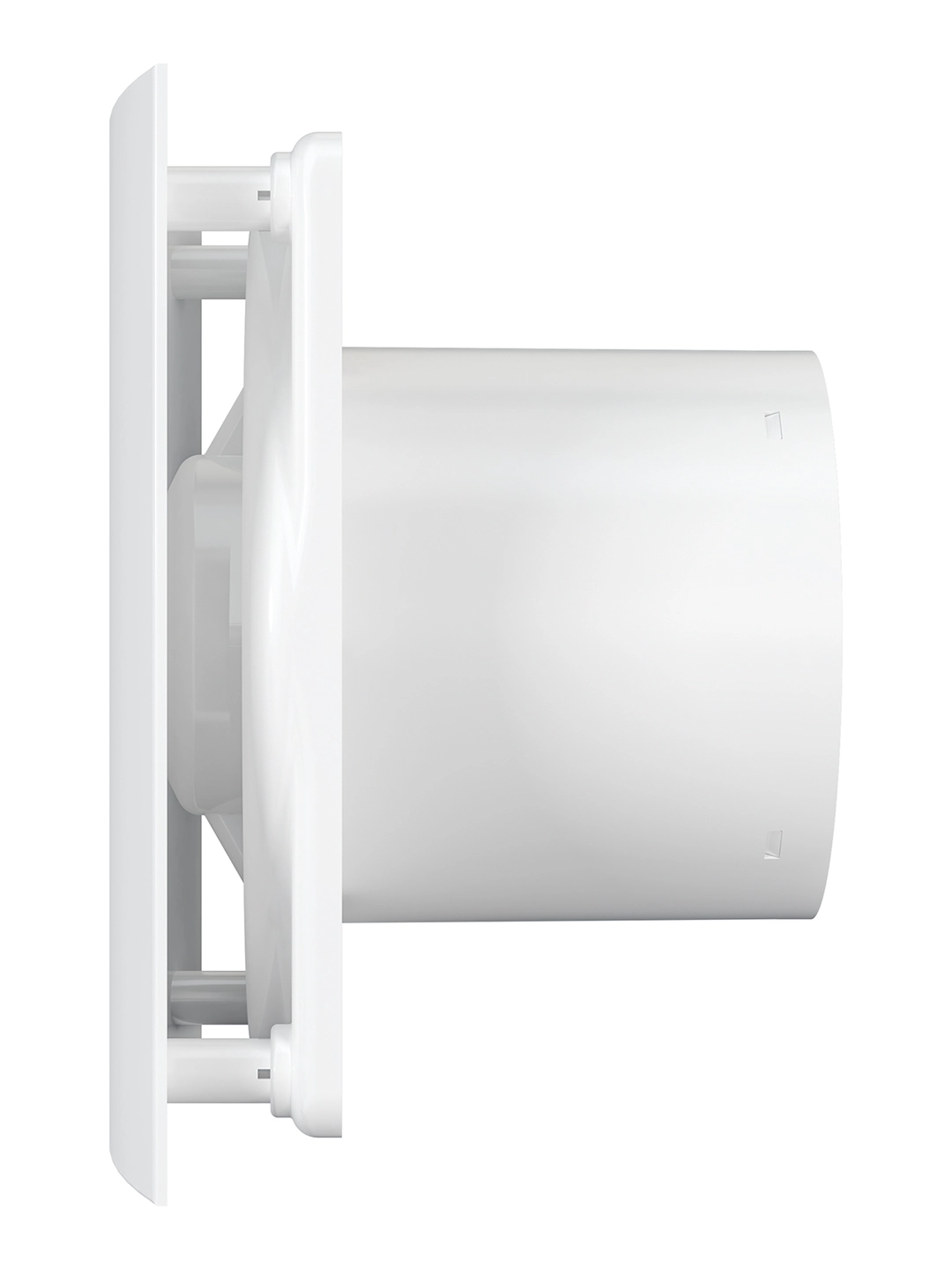

Вентилятор состоит из крыльчатки, двигателя, корпуса, обратного клапана и съемной лицевой панели. Решетка полностью плоская, крепится к корпусу с помощью четырех распорных стоек. Панель легко снимается для чистки вентилятора и устанавливается обратно при помощи несильного нажатия.
Технические характеристики
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 14 |
| Производительность, м3/ч: | 90 |
| Уровень шума на расстоянии 3 метра, дБ(А): | 31 |
| Диаметр подключения, мм: | 98 |
| Длина патрубка, мм: | 81 |
| Масса, кг: | 0,5 |
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.
